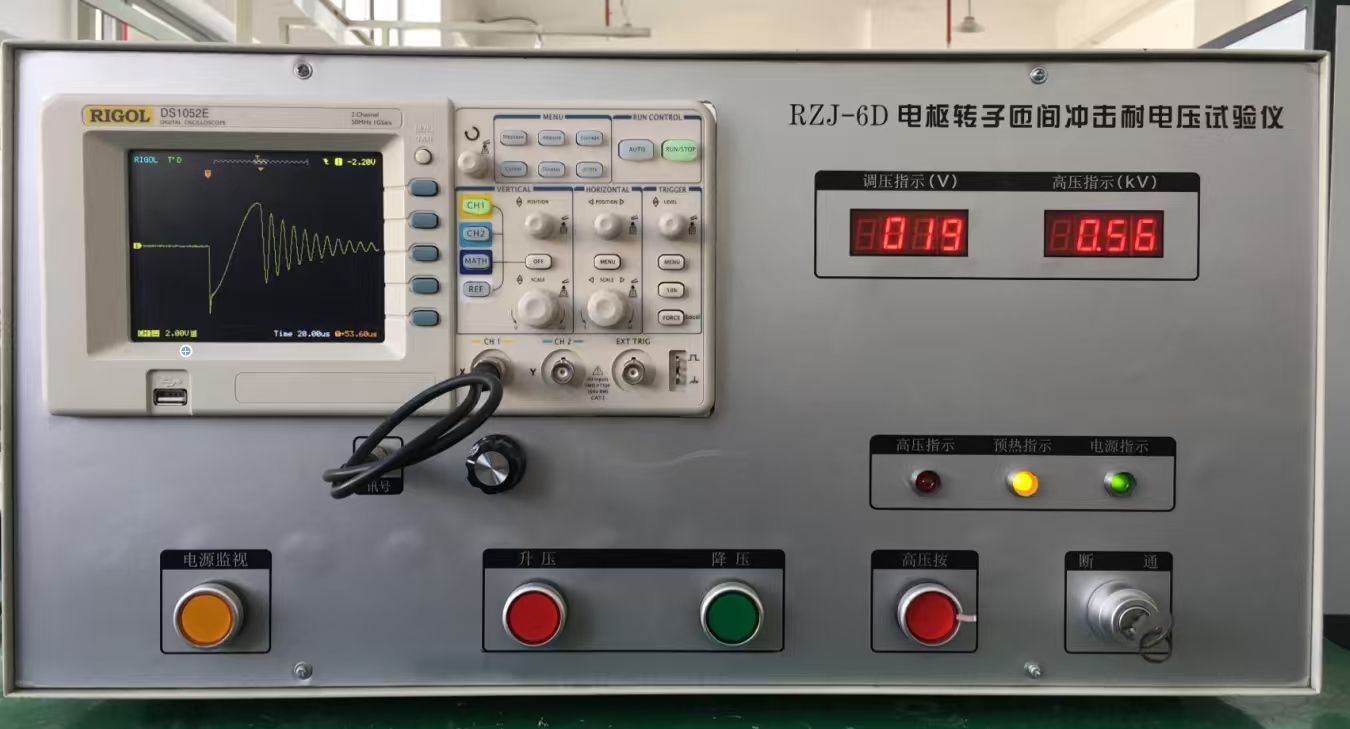

RZJ-6D電樞轉子匝間沖擊電壓試驗儀使用方法

   RZJ-6D電樞轉子(磁極線圈)匝間沖擊電壓試驗儀適用于試驗電壓6000V及以下微電機、中小型電機、直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

  為了提高電機、變壓器絕緣檢測水平和產品的可靠性，根據各國電機制造廠經驗，如美國NEMA.MG1-12.04及IEC.IEE標準、前蘇聯Τoct183-74和我國GB755-2000《旋轉電機基本技術要求》及部標JB/T9615.1—2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》及GB14711-2004《中小型旋轉電機安全通用要求》規定必須對電機成品、半成品進行浸漬前后匝間絕緣耐壓試驗。

  RZJ繞組匝間沖擊電壓試驗儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身CRT顯示器觀察波形對比分析，能直觀、迅速正確地測試繞組匝間短路及各種阻抗不平衡故障。

1.RZJ—6D測試儀在使用時帶有高壓電，測試時要特別注意安全，機架必須可靠接好地線，在接通電源前，請仔細閱讀技術說明書，以有利于正確安全操作。

2.使用前檢查一下電源電壓是否220V±10%，配置1kVA的交流穩壓電源，并檢查是否良好的接地裝置，連接好腳踏開關。把被測的試品準備好，將測試儀器電源線插頭接入220V電源，“降壓"控制器調到0V。

3.將測試儀帶鎖電源開關打在“通"的位置，即接通電源，此時電源綠色指示燈亮，顯示器有掃描線顯示。

4.調節顯示器“垂直位移"和“水平位移"，使掃描線在顯示屏的中間，調節“輝度"、“聚焦"控制器，使掃描線成為最細潔、清晰的基線。具體使用請詳閱示波器說明書。

5.電樞轉子(磁極線圈)測試：接線方法如圖4所示，按下“高壓按"并踩下腳踏開關，接通高壓輸出，調節“升壓"控制器；使峰值表上指示所需施加沖擊波幅值，此時選擇合適的“V/div"和“t/div"檔極，必要時再調節“掃速微調"，使觀察的沖擊波衰減振蕩波形最易判別差異，然后將波形存儲，再選擇另外相同片數進行測試，直至整個轉子試驗結束，如果每次試驗波形都與存儲波形基本重合即為合格。如不重合則對應的那幾片繞組出現故障。

（注：“高壓按"在每一輸出檔級時，正常情況為1—3秒；如需仔細觀察，一般不宜超過10秒。另，換相時松開“高壓按"。另試驗不同規格的電機，需調節示波器“LEVEL"，調節觸發電源，保證波形顯示穩定。）
